這讓我們對于RISC-V指令集的處理器微架構也愈發感興趣：去年10月，SiFive發布了首款RISC-V亂序CPU核心，U8系列處理器IP。SiFive在宣傳中提到，U8系列是目前最高性能的RISC-V指令集核心IP（似乎晚于玄鐵910），“基于超標量亂序管線，以及可配置的管線深度和發射序列寬度”。
SiFive在RISC-V的微架構IP授權中還是相當活躍的一家企業，其7系與8系IP核，作為RISC-V世界的高性能核心，是我們觀察RISC-V當前發展情況的一個重要窗口，雖然微架構剖析大約并不能特別好地呈現指令集本身的特性，但通過它們與Arm的對比，也是了解RISC-V生態的機會。
最高性能的RISC-V核心，比起Arm如何？
我們首先有必要搞清楚，SiFive內部針對不同系列的產品的定位。在今年4月SiFive舉行的一場名為"Embedding Intelligence Everywhere with SiFive 7 Series Core IP"的在線會議上，SiFive曾經對自家產品線進行過總結。SiFive的E系列核心，著眼在32bit嵌入式使用場景；64bit的S核心則偏向算力需求更大的場景；而U系列核心是性能最強的定位，面向高端計算。
若以數字為切分維度，SiFive的2系列是RISC-V處理器IP中效率最高，同時也最小型的處理器IP；3系列、5系列則在部署上更為廣泛，用在一些多核配置和對實時處理能力要求較高的場景；7系列和8系列如上所述都著力于高性能。數字與字母組合，就構成了不同的產品，比如說E3面向中端定位的嵌入式應用提供32bit性能；S7顯然是專注在性能方面的產品；U8則實現了可規?；渲玫母咝阅芎诵?，達成最高的每瓦性能。
在U8發布之前，SiFive的高算力產品主要就是U5、U7——這兩者仍是順序架構，對標的是Arm的低端及微控制器核心，在面對更為復雜的負載、要求算力的場景下還是有欠缺的。U8系列是彌補這個短板的產品。SiFive當時宣稱，U8將極大擴展SiFive與RISC-V在終端產品中的生態系統生存能力。

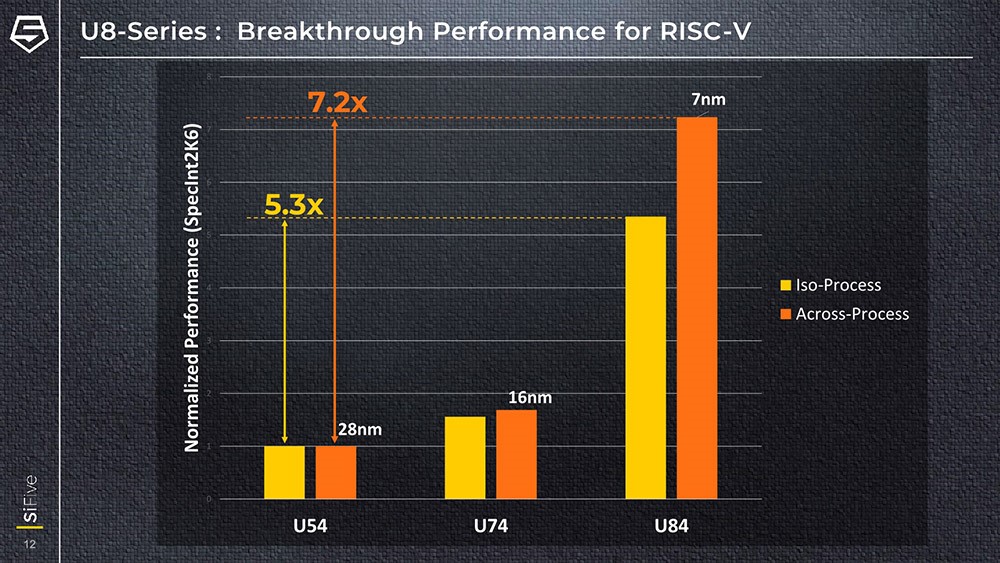

在SiFive U8系列產品下，目前主要包括U84、U87兩個核心IP。SiFive自己給的數據是，U84核心的性能是U74的3.1倍，IPC提升2.3倍（在最高頻率提升1.4倍的情況下）。上面這張圖對比中，在相同工藝的前提下，U84性能是U54的5.3倍；如果加上工藝造成的差別，則7nm的U84核心，性能達到了28nm的U54核心的7.2倍。這個數據其實一方面表明，RISC-V的性能潛力這些年還在挖掘過程中，所以相比更低端的產品能有如此巨量的性能與效率差距。
這是RISC-V自己內部在FPGA平臺下跑U84 IP的成績，比較的是SPECint2006成績。
SiFive此前在新聞稿中給U8樹立的直接競爭對手是Arm Cortex-A72，其中提及相比Arm Cortex-A72核心，SiFive U84提供可媲美的性能。不過在面積效益和每瓦性能方面，U84還是有優勢，當然我們知道A72已經是Arm前兩年的架構了。
同是7nm工藝的前提下，U84的每個核心占地面積在0.28mm2，四個核心加上2MB L2 cache構成一個簇，面積為2.63mm2。此前華為Krin 980的Cortex-A55小核心，每個核心配上各自128KB的L2 cache，面積為0.36mm2——要知道A72的性能是A55的兩倍還多，顯然在PPA方面，SiFive U84表現不錯。
需要強調的是，U8系列作為IP在面向具體的芯片產品時還是有很大的可配置和擴展性的，U84是作為一個標準IP存在的，所以這里的探討僅基于SiFive的標準IP，具體到實際產品仍然會有差別。
7系列與8系列微架構
或許很多人并不會將RISC-V這樣一個指令集，在高性能領域去與Arm一決高下，畢竟RISC-V當前的主場也不在此——IoT產品對碎片化問題更不敏感，也不像手機那樣對處理器性能有那么高的要求，RISC-V在很多情況下也偏向以微控制器的姿態存在。不過在我們看來，這依然是表現RISC-V陣營技術能力的重要組成部分。
RISC-V可查閱的資料當然還遠沒有Arm世界那么多，已經商用的RISC-V處理器——無論是MCU中的處理器，還是某些硬件中的控制器，公開的技術細節也并不多，詳實程度自然不及遍地開花的Arm。我們從有限的資料中去了解SiFive的7系列與8系列處理器微架構，對于理解RISC-V生態還是有價值的。
如前文所述，U8系列是SiFive的首款亂序核心，U84流水線深度12級，后端3個執行單元——還是相當傳統的亂序執行設計。這里的寄存器組（RegFile）設計還是頗為與眾不同。

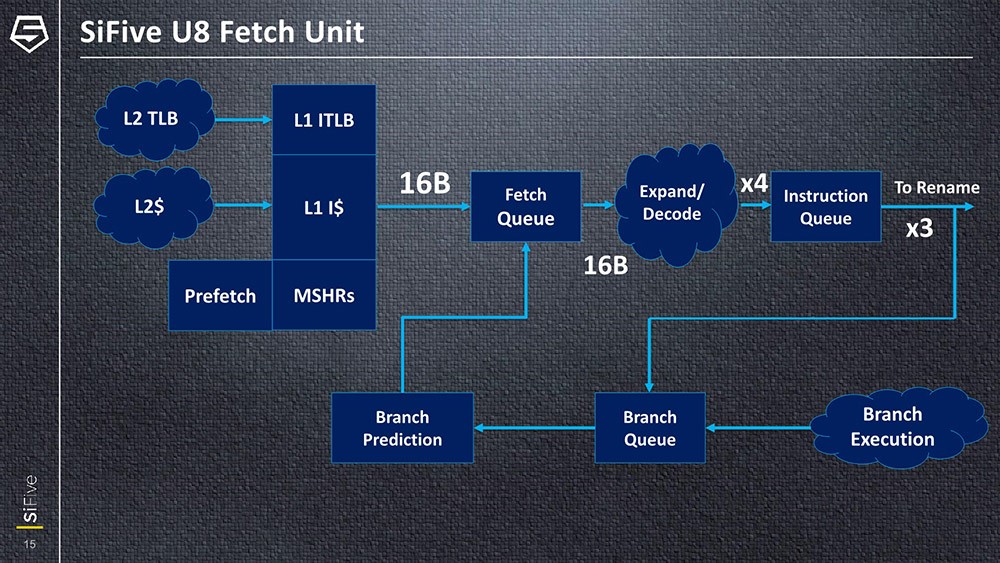

從前端來看，核心的取指單元（Fetch Queue）能夠每周期以16字節從L1l獲取指令，將其放到取指隊列中。RISC-V ISA為可變指令編碼長度，假定平均是32bit，則對應每周期4個指令。所以U8的解碼器（decoder）也是4-wide設計，并將其傳遞到指令隊列（Instruction Queue）中。
再往后，指令隊列能夠一次發射3個指令到重命名階段，這個寬度就比前面收窄了。外媒AnandTech此前也在針對這部分的評價中提到，取指階段的寬度大于發射這種設計，旨在發生分支預測錯誤時，讓前端能夠跟上后端；但解碼比發射更寬的這種設計，以前還從未見過。猜測這可能是微架構的某種平衡之策，也可能是為將來更寬發射的U8系列IP設計做準備的。從SiFive的官方介紹來看，發射隊列數應該是可以由芯片設計商來配置擴展的。

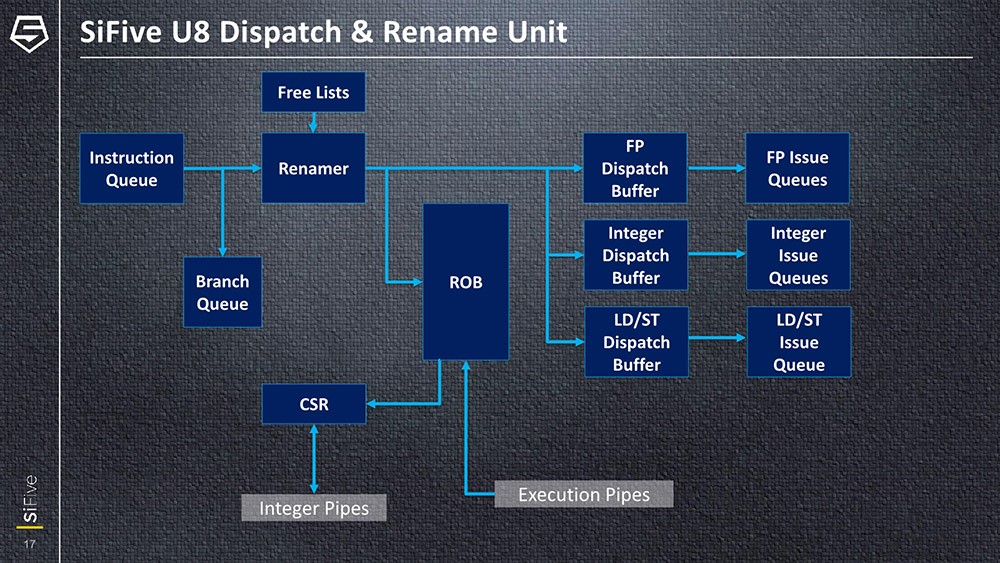

重命名階段的設計比較常規，包含一個重排序buffer，和三個分發引擎。然后就進入到執行后端了。

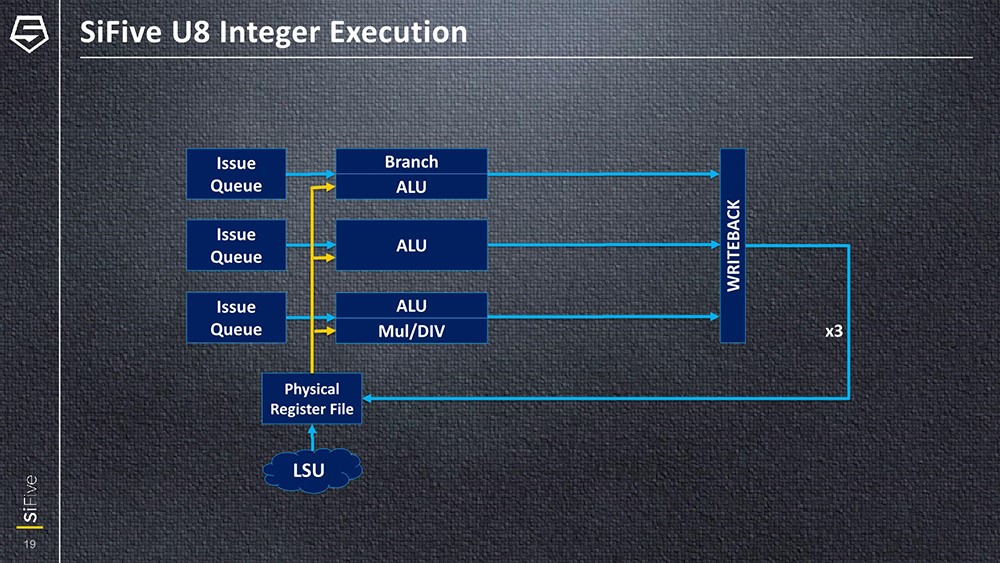

后端部分，SiFive只給了整數執行單元的情況，整體包含3條執行管線。每一條都有其各自的發射隊列，填充進3條ALU管線。其中一條管線是常規的ALU，有一條則與分支單元共享了端口，還有一條更為復雜，可以執行整數乘法和除法操作。
U84這樣的核心本身還沒有SIMD、矢量指令支持，似乎是因為擴展指令還未完全就緒。SiFive解釋說，今年年底這部分會就緒；可能U87就會具備這部分能力——目前我們從SiFive官網還未看到這方面的更新。
可擴展性

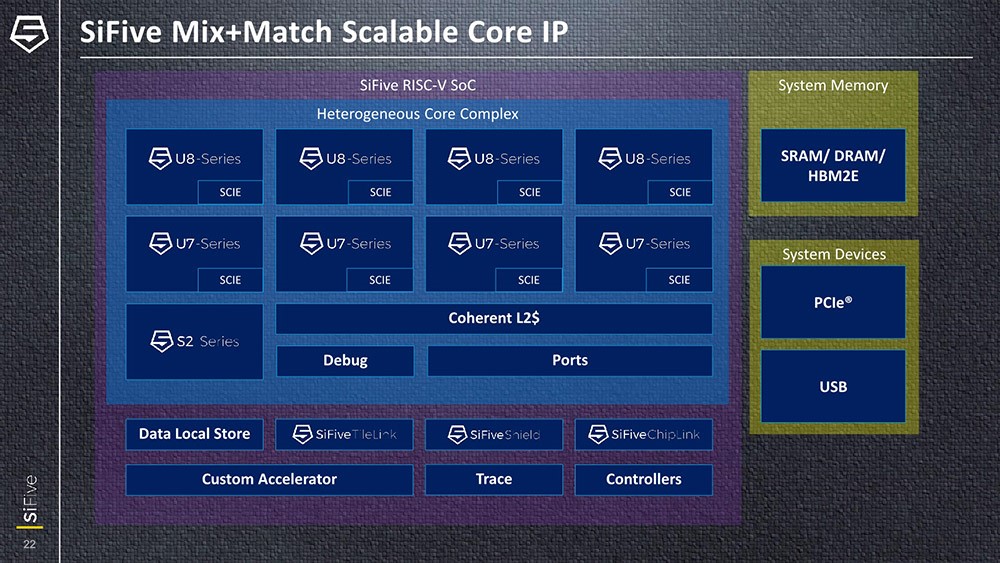

從構成SoC/MCU的更高層級來說，SiFive采用一種名為"Mix+Match"的大小核異構設計，共享一個L2可以配置至多9個核心。核心的搭配方式，可以是U8、U7、S2這些不同的核心搭配組合。

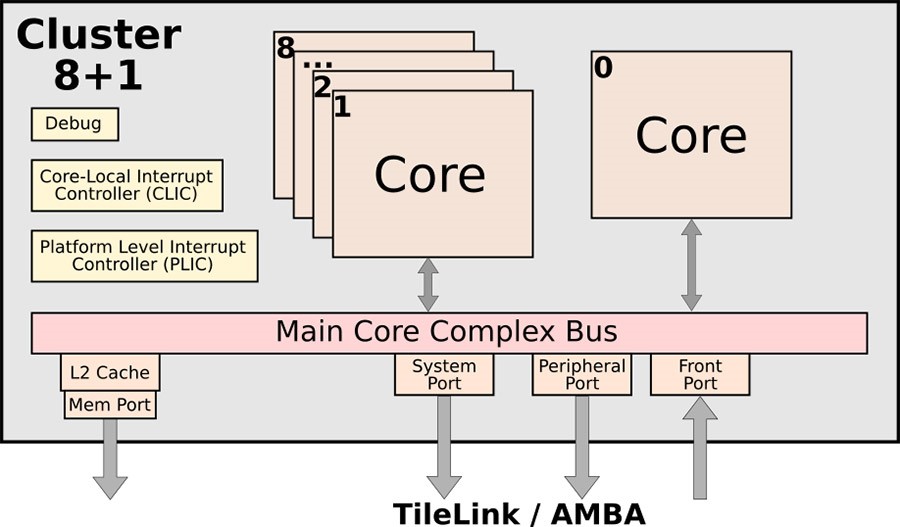

參考早前的7系列，采用的是8+1設計，看起來和這次的設計比較相似，但搭配方式上可能會有些差別。WikiChip所做的這張圖更清晰地表達了這種結構——包括核心、cache等，整體構成一個簇（Cluster）。其上還有自定義指令支持（Custom Instruction Extensions），每個核心都能實現特定指令的支持，實現某些特定工作負載的加速——這也是現在很多基于RISC-V指令微架構的能力。
7系列的介紹中曾提到，通過TileLink，可以將64個這樣的簇放在一顆單芯片上。U8系列核心IP介紹中則只提到了使用TileLink，來連接第三方加速器IP實現core-to-core通信，或者ChipLink實現chip-to-chip通信。存儲子系統部分詳情不多，SiFive提到提供高帶寬存儲接口IP，對于HBM2E+這類需求有幫助，不過這部分工作似乎還在持續。
7系列的核心有可選配一種FIO端口（Fast I/O），直連到核心，作為核心以及大容量SRAM或第三方加速器之間的低延遲接口——這種FIO端口還與main core complex bus總線相連，其他核心也能看到SRAM或者第三方加速器。不知道這種FIO端口，與SiFive的TileLink技術是什么樣的關系。
在可擴展性的問題上，U8系列還有一些特性：（1）對不同工藝節點的支持；（2）亂序設計可做配置，前文提到U84這種標準核心是12級流水線、3發射，實際上流水線深度、發射隊列數等都是可以針對不同應用做具體調整的；（3）整數單元到浮點單元的跨發射（cross-issue）能力；（4）“可組合cache”達成實時操作支持。
如前文所述，SiFive的7系列與8系列在當今RISC-V生態中可能沒有充足的代表性，不過如SiFive所言，這些高性能核心IP對于擴展RISC-V生態邊界還是有相當價值的。即便就現在看來，Arm生態在中高端市場仍然占據著性能和技術上相當?shù)膬?yōu)勢。
